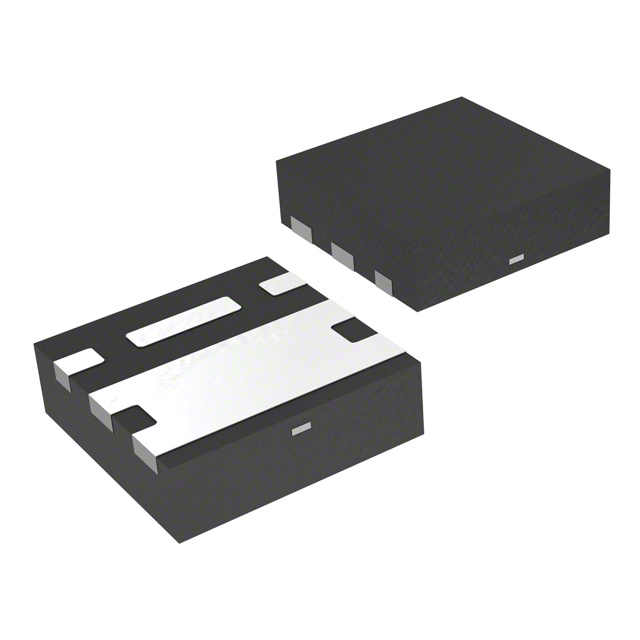

Diodes Incorporated DMN2013UFDE-7
20V 10.5A [email protected] 0.66W 1.1V@250uA 1 N-Channel DFN2020-6E MOSFETs ROHS
Kopiert!Kopiert!CM.Teilenummer:C17028953
Paket:DFN2020-6E
100 auf Lager
Delivery within 1 day
Besserer Preis für mehr Menge?DIODES
0 auf Lager
0 auf Lager
Delivery within 1 day
Gesamt:$0.00
DIODES
0 auf Lager
0 auf Lager
Delivery within 1 day
Gesamt:$0.00
| Attribut | Wert |
|---|---|
| Hersteller.Part.# | DMN2013UFDE-7 |
| Hersteller | DIODES |
| Produktkategorie | MOSFETs |
| RoHS | Yes |
| ECCN | EAR99 |
| Operating Temperature | -55℃~+150℃ |
| Type | 1 N-channel |
| Drain Source Voltage (Vdss) | 20V |
| Gate Threshold Voltage (Vgs(th)@Id) | 1.1V@250uA |
| Power Dissipation (Pd) | 0.66W |
| Continuous Drain Current (Id) | 10.5A |
| Drain Source On Resistance (RDS(on)@Vgs,Id) | 11mΩ@4.5V |
| Reverse Transfer Capacitance (Crss@Vds) | 257pF |
| Input Capacitance (Ciss@Vds) | 2453pF |
| Total Gate Charge (Qg@Vgs) | 14.3nC |
| Package | DFN2020-6E |
| Packaging | Tape & Reel (TR) |
| Standard Package | 3000 |
| Weight | 0.039 |
Low On-Resistance: Provides efficient operation with minimal power loss.
Fast Switching Speed: Enhances performance in high-frequency applications.
High Temperature Rating: Ensures reliability in demanding environments.
Compact Package: Fits well in space-limited designs, simplifying integration.
RoHS Compliant: Meets environmental regulations for safe use.
Power Supply Circuits: Used in DC-DC converters and power management systems.
Motor Control: Applied in driving motors for various devices.
LED Drivers: Utilized in driving LED lighting systems efficiently.
Battery Management: Helps in managing battery charging and discharging processes.
Telecommunications: Supports switching in communication devices.
Consumer Electronics: Found in various electronic gadgets for efficient power usage.
Thermal Management: Ensure adequate heat dissipation to prevent thermal runaway.
Gate Drive Voltage: Use the recommended gate voltage for optimal performance.
Switching Frequency: Select appropriate switching frequency to achieve balance between efficiency and performance.
Load Current Ratings: Adhere to maximum load specifications to avoid damage.
PCB Layout: Design PCB traces to handle high current and minimize inductance.
Q: What is the maximum gate-source voltage for this MOSFET?
A: The maximum gate-source voltage is ±20V.
Q: Can this MOSFET be used for PWM applications?
A: Yes, it is suitable for PWM applications given its fast switching capabilities.
Q: What is the typical Rds(on) value for the DMN2013UFDE-7?
A: The typical Rds(on) is around 14 mΩ at a gate-source voltage of 10V.
Q: Is this component suitable for high-temperature environments?
A: Yes, it is rated for operation up to 150°C, making it suitable for high-temperature applications.
