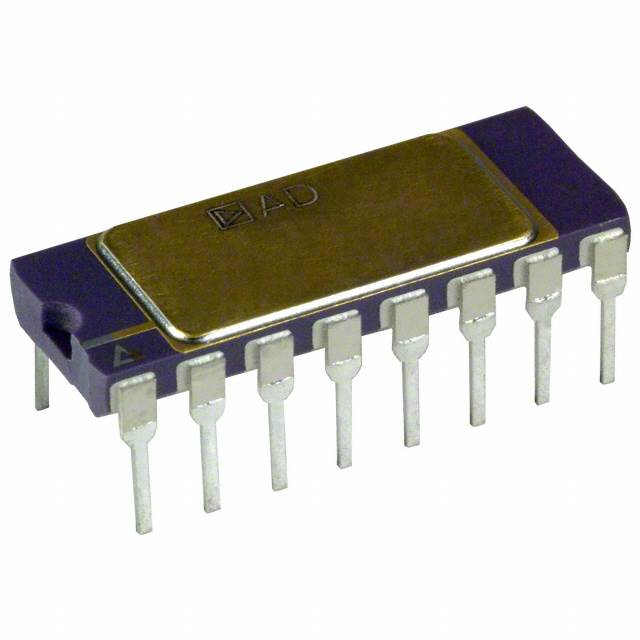

ADI AD625CDZ
CDIP-16-SB Instrumentation Amplifiers ROHS
Kopiert!Kopiert!CM.Teilenummer:C08418652
Paket:CDIP-16-SB
0 auf Lager
Delivery within 1 day
Besserer Preis für mehr Menge?| Attribut | Wert |
|---|---|
| Hersteller.Part.# | AD625CDZ |
| Hersteller | ADI |
| Produktkategorie | Instrumentation Amplifiers |
| RoHS | Yes |
| ECCN | EAR99 |
| Package | CDIP-16-SB |
| Packaging | Tube-packed |
| Standard Package | 23 |
| Weight | 1 |
High-performance instrumentation amplifier with adaptable gain settings: up to 10,000.
Operates within a wide supply voltage range: ±2.5 V to ±18 V.
Low input offset voltage: ≤1 mV, enabling accurate measurements.
High CMRR (Common Mode Rejection Ratio): up to 120 dB at a gain of 1000.
Low power consumption suitable for portable devices.
[Use case 1] : Motion sensor signal amplification for precision control systems.
[Use case 2] : Biomedical signal processing like ECG and EEG monitoring.
[Use case 3] : Strain gauge conditioning in industrial load cells.
[Use case 4] : Amplifying low-level signals for temperature or pressure sensors.
[Use case 5] : Vibration analysis for mechanical systems.
[Use case 6] : High-accuracy data acquisition systems in laboratory instruments.
[Consideration 1] : Ensure proper configuration of external resistors to achieve accurate gain settings (e.g., RG for desired gain precision).
[Consideration 2] : Use appropriate decoupling capacitors near the power supply pins to minimize noise, typically 0.1 μF ceramic capacitors.
[Consideration 3] : Avoid exceeding the input differential voltage (±30V) to prevent device damage.
[Consideration 4] : Maintain input common-mode voltage within specified limits to prevent signal distortion, particularly for a gain below 10.
[Consideration 5] : Minimize path resistance and ensure stable grounding for reliable CMRR performance.
Q: How do I calculate the gain for the AD625CDZ?
A: Use the formula G = 1 + (49.4 kΩ / RG), where RG is an external resistor.
Q: What is the maximum signal bandwidth supported?
A: The bandwidth varies with gain; for a gain of 1, it is approximately 1 MHz.
Q: Can the device be used for battery-powered applications?
A: Yes, its low power consumption makes it suitable for battery-powered operation.
Q: What happens if the input common-mode voltage exceeds the limit?
A: Exceeding the input range may result in signal clipping or distortion.
